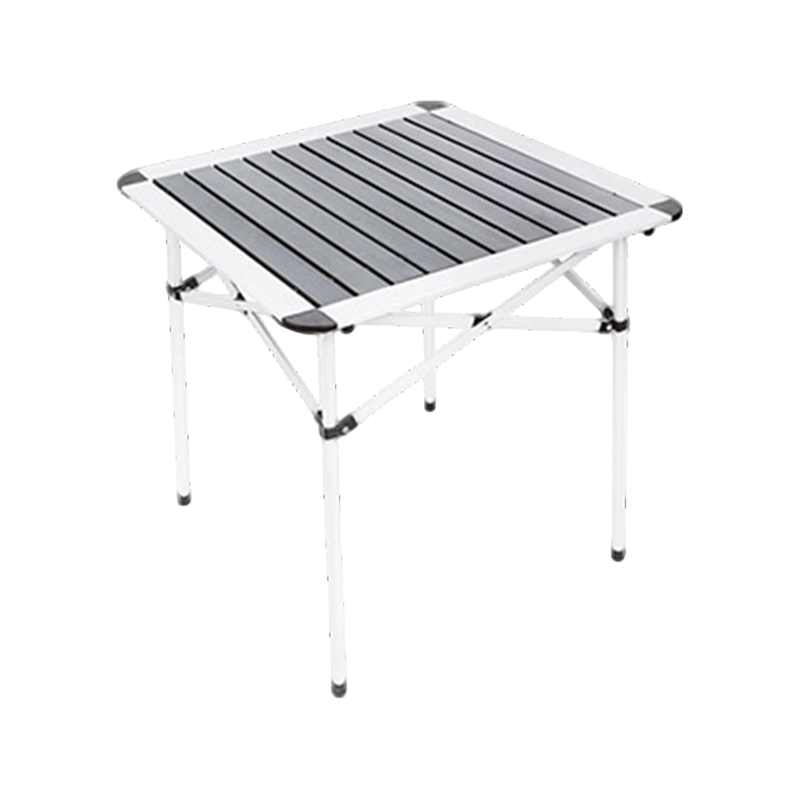

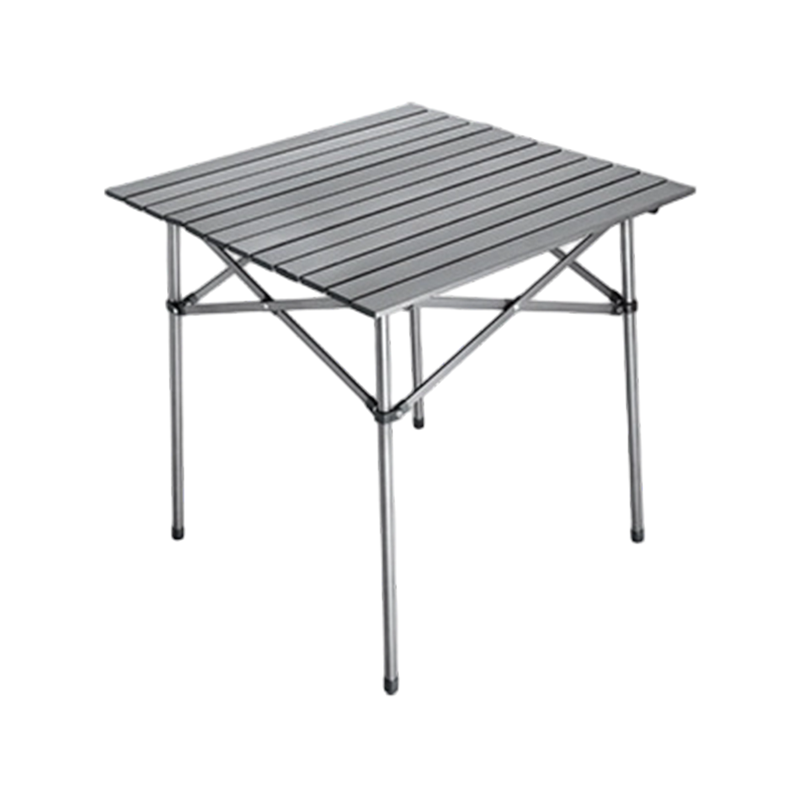

Açık alüminyum alaşımlı katlanır masa, kamp masası, yumurta rulo masası

Dış ortamlarda, katlanır bir masa, tencere ve soğutucuların neden olduğu statik ağırlıktan daha fazlasıyla karşı karşıyadır. Rüzgarlar (özellikle açıkta kalan kamp alanlarında, plajlarda veya dağ sırtlarında) dinamik yanal kuvvetler masanın sallanmasına, bükülmesine ve hatta çökmesine neden olur. Masanın bu kuvvetlere karşı direnci iki kritik yapısal özellik tarafından yönetilir: yanal stabilite (yan yana sallanmaya karşı direnç) ve burulma sertliği (dikey eksen etrafında bükülmeye karşı direnç). İkisi de doğrudan etkileniyor çerçeve geometrisi (bacak açıları, ayak izi şekli ve yükseklik-genişlik oranları) ve çapraz destek desenleri (X desteği, H desteği veya çevre desteği). Hangzhou, Çin merkezli bir dış mekan markası ve sınır ötesi üretim ortağı olan CragHaven Outdoor olarak, mükemmel dış mekan ürünlerinin bir dizi parametreye değil, çevrenin, kullanım kalıplarının ve zamanın testine ilişkin derinlemesine bir anlayışa dayveığına inanıyoruz. Bu makale, Ar-Ge laboratuarımızdan alınan ampirik rüzgar tüneli ve saha testi verileriyle desteklenen, bu tasarım değişkenlerinin rüzgar direncini nasıl etkilediğine ilişkin bir yapısal mühendislik analizi sunmaktadır.

1. Katlanır Dış Mekan Masalarında Rüzgar Yükünün Fiziği

Rüzgar her ikisini de uygular sürükleme kuvvetleri (masa tablasına ve çerçeveye yatay basınç) ve kaldırma kuvvetleri (özellikle geniş düz yüzeylerde yukarı doğru emme). Tipik bir 70 × 70 cm kare katlanır masa için, 40 km/saatlik bir rüzgar (≈ 11 m/s) yaklaşık olarak dinamik bir basınç oluşturur. 75 Pa , yanal kuvvete çevriliyor 37 K (≈ 3,8 kg) yalnızca masa üstünde. 60 km/saatte (≈ 16,7 m/s), basınç şu seviyeye yükselir: 170 Pa yanal kuvvetler aşıldığında 83 N (≈ 8,5 kg)—kötü desteklenmiş bir masayı devirmeye veya bükmeye yetecek kadar.

• Devrilme anı – Rüzgar kuvveti masa üstü yüksekliğinde (tipik olarak 70-75 cm) etki ederek masayı dış bacak ayak izi etrafında döndürmeye çalışan bir tork yaratır. Masanın direnci buna bağlı bacak yayılma açısı ve ayak izi genişliği .
• Burulma anı – Rüzgar bir köşeye veya belli bir açıyla çarptığında bir bükülme kuvveti oluşturur. Tablolar dikdörtgen ayak izleri Basınç merkezinden çapraz mesafenin daha uzun olması nedeniyle kare olanlara göre daha fazla burulma yüküne maruz kalırlar.
• Rüzgar faktörü – Gerçek dünyadaki rüzgar sabit değil; rüzgar olabilir 1,5–2,5 kez ortalama rüzgar hızı. CragHaven Outdoor testlerimizde fırtına simülasyon protokolü Bu, 3 saniyelik süreler boyunca kararlı durum basıncının 2,0 katı kadar tepe yükleri uygular.

2. Çerçeve Geometrisi: Ayak İzi Şekli, Bacak Açısı ve Yükseklik-Genişlik Oranı

Masa çerçevesinin geometrik konfigürasyonu taban stabilitesini belirler. Anahtar değişkenler şunlardır: bacak yayılma açısı (her bacağın dikeyden dışa doğru açısı), ayak izi en boy oranı (genişlik-derinlik oranı) ve ağırlık merkezi yüksekliği .

• Bacak yayılma açısı (dışa doğru eğim) – Dışa doğru açılı bacaklar, zemin seviyesinde etkili ayak izi genişliğini artırır. Bir bacak açıklığı dikeyden 10° ayak izi genişliğini yaklaşık olarak artırır %25 dikey bacaklarla karşılaştırıldığında yanal stabiliteyi artırır %40–50 Rüzgar testlerinde. CragHaven Dış Mekan stveardımız: 8–12° yayılma , katlanmış paketlenebilirlik ile stabiliteyi dengelemek için optimize edilmiştir. Kitlesel pazar tabloları sıklıkla kullanılır ≤ 5° açıklık Bu da malzemeden tasarruf sağlar ancak rüzgar direncini önemli ölçüde azaltır.
• Ayak izi en boy oranı – Dikdörtgen bir masa için Rüzgar tarafı (rüzgara bakan taraf) yüzey alanını azaltmak için ideal olarak daha kısa boyut olmalıdır. Boyutları olan bir tablo 70×50cm (en-boy oranı 1,4:1) 50 cm tarafı rüzgar deneyimlerine doğru yönlendirilmiş %28 daha az 70 × 70 cm'lik kare bir masadan yanal kuvvet. Bununla birlikte, daha uzun boyut (70 cm) bükülme momentleri için daha uzun bir kaldıraç kolu oluşturduğundan burulma sertliği bir miktar azalır.
• Yükseklik-genişlik oranı – Daha alçak bir masa (örneğin 50 cm yükseklik), daha alçak bir ağırlık merkezine ve rüzgârın devrilmesine karşı daha kısa kaldıraç koluna sahiptir. Standart 70 cm yüksekliğindeki bir masaya kıyasla 50 cm'lik bir masa şunları gösterir: %35 daha az devrilme eğilimi aynı rüzgar yükü altındadır. Ancak kullanıcı konforu (özellikle yemek yeme veya yemek hazırlamada) 70 cm yüksekliğin lehinedir. CragHaven Dış Mekan masalarımızın özelliği iki kademeli ayarlanabilir ayaklar (50 cm ve 70 cm) sayesinde kullanıcılar rüzgarlı havalarda masayı indirebilir.

3. Çapraz Destek Modelleri: Rüzgar Direncinde Yapısal Verimlilik

Çapraz destek, bacakları çerçeveye bağlayan ve bacakların yük altında dışa doğru açılmasını veya bükülmesini önleyen dikmelerden oluşan bir ağdır. Farklı destek modelleri sertlik, ağırlık ve katlanmış hacim arasında denge sağlar.

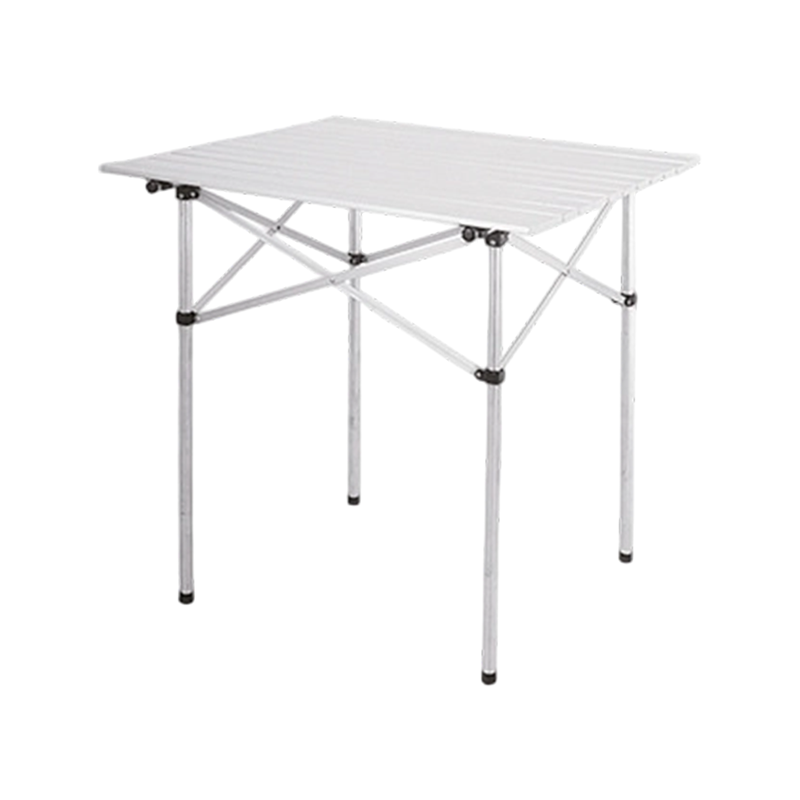

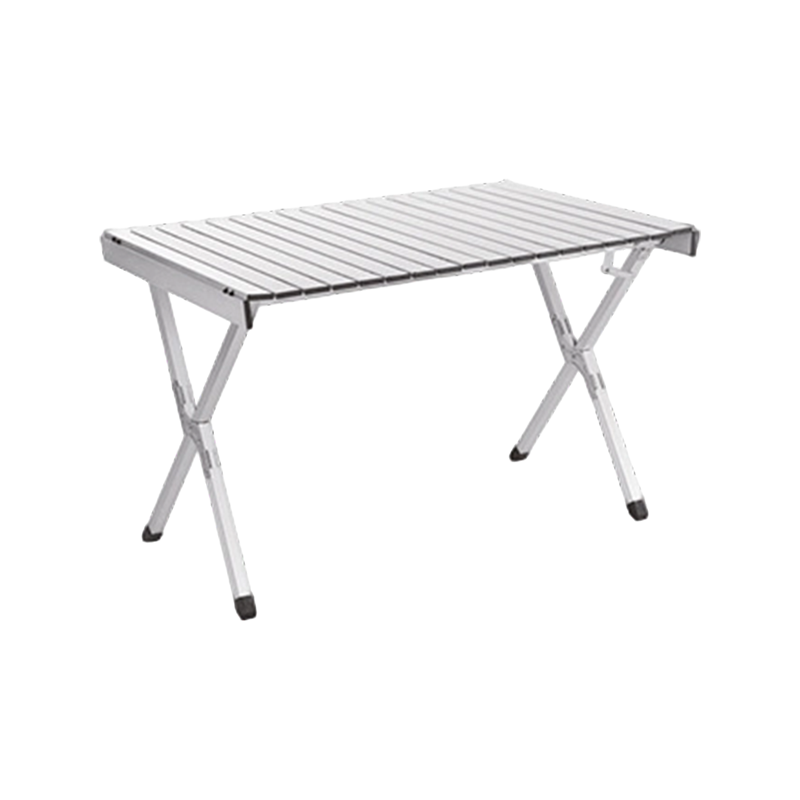

• X desteği (çapraz çapraz) – İki diyagonal destek karşıt bacaklar arasından geçerek bir kafes yapısı Bu, yanal kuvvetlere direnmede son derece etkilidir. Testlerimizde X destekli tablolar şunu gösterdi: %65–75 daha az yanal sapma Desteksiz masalara kıyasla 60 km/saat rüzgarın altında. Ancak X-parantezleri ağırlığı arttırır. %15–20 ve bacak katlama mekanizmalarına müdahale edebilir.
• H-desteği (yatay çevre) – Yatay bir destek, bacakları orta yükseklikte (yerden ≈ 30-40 cm yükseklikte) birleştirerek sert bir dikdörtgen oluşturur. Bu desen sağlar orta derecede yanal stabilite (destekleme yapılmamasına göre %30-40 iyileşme) ancak burulma yüklerine karşı daha az etkili çünkü bacaklar hala çerçeveye göre bükülebilir. H-desteği daha hafiftir ve katlanması daha kolaydır, bu da onu kitlesel pazar tasarımlarında yaygın hale getirir.
• Çevre kordonu/kayış desteği – Sert metal destekler yerine bazı hafif masalar kullanılır gerilmiş kumaş veya kordon bacak orta yüksekliğinde çevre çevresinde. Bu bacak açılmasını önler ancak neredeyse hiç burulma direnci yok . Rüzgar testlerimizde kayış destekli masalar yalnızca %10-15 iyileşme yanal stabilite ve 8–10° bükülme 60 km/saat rüzgarın altında; açıkta kalan alanlar için güvenli olmadığını düşündüğümüz bir performans seviyesi.
• Kombine XH desteği (tam kafes) – CragHaven Outdoor premium "WindMaster" çerçevemiz, hem X-desteği hem de H-desteği kullanır hibrit konfigürasyon : Uzunlamasına yönde X-destekleri ve bacak grubunun üst kısmında bir H-destekleri. Bu başarır Yanal sapmada %82 azalma ve burulma bükülmesini sınırlar < 2° 70 km/saatin altında rüzgar, buna yalnızca ek olarak %12 ağırlık temel H destekli çerçeveyle karşılaştırıldığında.

4. Dinamik Rüzgar Testi Protokolü ve Parametre Ölçümü

CragHaven Outdoor rüzgar testimiz, taşınabilir rüzgar tüneli teçhizatı bir ile 2,0 m × 2,0 m test bölümü ve bir dizi lazer yer değiştirme sensörleri çerçeve sapmasını gerçek zamanlı olarak ölçmek için. Tablolar rüzgar hızlarında test edilmiştir 20 km/saat ila 80 km/saat Hem kararlı durum hem de fırtına koşullarıyla. Ölçülen temel parametreler şunlardır:

• Yanal sapma (Δx) – Masa üstü merkezinde mm cinsinden ölçülen maksimum yatay yer değiştirme. Güvenli yemek/pişirme için kabul edilebilir sınır: < 15 mm .
• Burulma bükülme açısı (θ) – Masa tablasının dikey eksen etrafında derece cinsinden ölçülen açısal dönüşü. Kabul edilebilir sınır: < 3° .
• Dikey yer değiştirme (Δy) – Rüzgâr kaldırma kuvvetlerine bağlı olarak masa tablasının mm cinsinden yükselmesi veya sarkması.
• İyileşme süresi – Rüzgar dindikten sonra tablanın en yüksek sapmanın %5'inden azına dönmesi için geçen süre (saniye cinsinden).

5. Karşılaştırmalı Parametre Tablosu: Çerçeve Geometrisi ve Destek Performansı

Aşağıdaki tablo beş çerçeve konfigürasyonunda test sonuçlarımızı özetlemektedir. Tüm değerler, 70 cm yükseklikte 70 × 70 cm'lik bir masa içindir; 60 km/saatlik sabit durum rüzgarında, 80 km/saatlik 3 saniyelik sert rüzgarlarda (2,0x rüzgar faktörü) test edilmiştir. Veriler CragHaven Outdoor'un dahili yapısal laboratuvarından alınmıştır ve üçüncü taraf mühendislik danışmanları tarafından doğrulanmıştır.

6. Rüzgar için Tasarım: CragHaven Dış Mekan Mühendisliği Felsefesi

CragHaven Outdoor'da, ilk tasarım konseptinden tekrarlanan örnekleme ve testlere kadar her zaman gerçek kullanım senaryolarından başlıyoruz ve rüzgar genellikle hafife alınan bir senaryodur. Tasarım sürecimiz şunları içerir:

• Hesaplamalı Akışkanlar Dinamiği (CFD) modelleme – Fiziksel prototipler oluşturmadan önce yüksek basınç bölgelerini belirlemek için masa üstü ve çerçeve üzerindeki rüzgar akışını simüle ediyoruz. Bu, test yinelemelerinin sayısını azaltır %40–50 .
• Kıyı ve dağlık alanlarda saha testleri – Test ekibimiz prototip tablolarını şu adreste dağıtır: sahil yerleri (tuz serpintisi ve sabit kara rüzgarları ile) ve Alp sırtları (çalkantılı, fırtınalı koşullar altında), gerçek dünyadaki sapma verilerinin kaydedilmesi üç eksenli ivmeölçerler .
• Güçlendirilmiş bağlantı tasarımı – Eklemler zayıfsa en iyi destek bile başarısız olur. Kullanıyoruz çift rulolu bükülmüş boru uçları ve paslanmaz çelik pivot pimleri tüm çerçeve kesişme noktalarında destek sisteminin, eklem boşluğundan kaynaklanan enerji kaybı olmadan yükleri zemine iletmesini sağlar. Ortak artikülasyon toleransımız şu şekildedir: ± 0,15 mm , sektör ortalaması ± 0,5 mm ile karşılaştırıldığında.

Bu tasarım amaçlarını istikrarlı, tekrarlanabilir ve ölçeklenebilir ürünlere dönüştürmek için Çin'in olgun ve verimli üretim sistemine güveniyoruz; Hangzhou tesisimizden çıkan her masanın, ister rüzgarlı bir deniz kenarındaki kamp alanında ister fırtınalı bir dağ kampında olsun, rüzgarlı koşullarda tutarlı bir şekilde performans göstermesini sağlıyoruz.

SSS – Sıkça Sorulan Sorular

S1: Rüzgar direnci açısından yanal stabilite burulma sertliğinden daha mı önemli yoksa bunlar da aynı derecede kritik mi?

Her ikisi de önemlidir ancak farklı arıza türlerine karşı koruma sağlarlar. Yanal stabilite masanın yanlara kaymasını veya tamamen devrilmesini önler; bu, doğrudan rüzgarlarda birincil arıza modudur. Burulma sertliği masa tablasının bacaklara göre bükülmesini önler, bu da pişirme kabının kaymasına veya masanın daha fazla rüzgarla daha da kötüleşen bir yalpalamasına neden olabilir. CragHaven Outdoor testlerimizde, yüksek yanal stabiliteye sahip ancak düşük burulma sertliğine sahip bir tablanın (örneğin, geniş aralıklı H destekli) yine de başarısız olabileceğini gözlemledik. ilerici büküm — Her rüzgar hafif bir bükülme katıyor ve zamanla masa üstü yanlış hizalanarak dengesizlik yaratıyor. Bu nedenle öncelik vermenizi öneririz ikisi de çapraz X destekli bir masa veya dengeli performans sağlayan WindMaster gibi hibrit bir sistem seçerek. Rüzgar testinden geçmiş masalarımızın tamamını şu adreste keşfedebilirsiniz: katlanır masa ürün sayfamız .

S2: Mevcut katlanır masamın rüzgar direncini değiştirerek arttırabilir miyim, yoksa rüzgar için tasarlanmış yeni bir masa mı almam gerekiyor?

Bazı basit değişiklikler yardımcı olabilir. Masa yüksekliğini düşürmek (masanızın ayarlanabilir ayakları varsa) en etkili yükseltmedir; yükseklikteki 20 cm'lik bir azalma rüzgarın devrilme momentini yaklaşık olarak azaltır %30 . Ayrıca bacaklara ağırlık kazandırmak Sırt çantanızı veya kayalarınızı merkezi bir kayışa asarak dengeleme momentini artırır. Ancak bunlar yara bandı çözümleridir. Bir masanın çerçeve geometrisi ve desteği, yapısının ayrılmaz bir parçasıdır; X-desteklerini çevre kayışlarıyla tasarlanmış bir masaya yeniden takamazsınız. CragHaven Outdoor'da masalarımızı temel gereksinim olarak sıfırdan rüzgara dayanıklı olacak şekilde tasarlıyoruz. WindMaster tablolarımız şunları içerir: önceden delinmiş bağlantı noktaları zemin kazıkları için (yumuşak yüzeyler için) ve kum torbası döngüleri Plaj kullanımı için, zorlu koşullar için size ek seçenekler sunar.

S3: Katlanabilir bir dış mekan masasında hangi rüzgar hızı derecesine bakmalıyım ve CragHaven Outdoor "rüzgar direncini" nasıl tanımlıyor?

Herhangi bir ciddi dış mekan masasının bakımını yapmasını öneririz. yanal sapma < 15 mm and burulma bükülmesi < 3° at 60 km/saat (rüzgarlı rüzgarlarla). Bu şuna karşılık gelir: Beaufort Kuvveti 7 (fırtınaya yakın) durumu—çoğu kamp faaliyetini etkileyecek çok güçlü bir esinti. CragHaven Outdoor masalarımız test edilmiştir 80 km/saat rüzgara karşı hayatta kalma kalıcı bir deformasyona neden olmaz, ancak 70 km/saatin üzerindeki hızlarda pişirme için kullanılmasını önermiyoruz. bir yayınlıyoruz rüzgar performans etiketi her masanın üzerinde, nominal kararlı durum ve rüzgar limitlerini gösteren. Bu, şeffaflığa olan bağlılığımızın bir parçasıdır: Mükemmel dış mekan ürünlerinin bir dizi parametreye değil, çevrenin ve onun sunduğu zorlukların derinlemesine anlaşılmasına dayandığına inanıyoruz. Tasarımlarımızı nihai olarak doğrulayan şey zamanın ve rüzgarın testidir.
